称重积算器\控制器 - 皮带秤积算器FH-03(原6301)

       电子皮带秤是在皮带输送机输送物料过程中同时进行物料连续自动称重的一种计量设备,其特点是称量过程是连续和自动进行的,通常不需要操作人员的干预就可以完成称重操作。
电子皮带秤主要由传感器、秤架、二次仪表三大部分组成。 FH-03(原6301F或6301P)型积算器即属于其中的二次仪表部分。
FH-03(原6301F或6301P)型积算器是皮带秤仪表的一种,其特点是在皮带秤的安装现场,安装一个摸数转换模块,把现场称重传感器的模拟信号转换成数字量,通过RS485通信传给仪表,其优点是可以克服模拟信号易受干扰的缺点。
FH-03(原6301F或6301P)型积算器有嵌入式和壁挂式两种外型。通过处理来自现场AD模块的称重传感器的重量信号和速度传感器的速度信号,它计算出物料的瞬时流量和累计量,并显示在仪表上。

1.1 性能参数
(a)中英文菜单显示
(b)称重功能
·AD模块可同时与4个350Ω负载相连接,并获取一个速度传感器传来的信号,计算出流量和累计量。
·积算器可完成自动零点校准。
(c)环境参数
·室内/室外 安装地点应尽可能靠近称重传感器, 注意防尘,防潮。
·储存温度 -40℃ — +70℃
运行温度 -10℃ — +50℃
·最大相对湿度: 95%
(d)电源
·220VAC±10%或110VAC±10% 50Hz
·保险丝 2A
·EMI/RFI 滤波器
(e)称重传感器
·AD模块提供10VDC ± 2%, 200mA 激励电源, 可并联4个称重传感器
·灵敏度 0.5mV/V – 2.5mV/V
·最大输入信号 25mV
·称重传感器保护接地
(f)主板数字输入端口
仪表主板提供8个可编程输入端口,接收干触点开关信号。
(g)主板数字输出端口
仪表主板提供8个可编程输出端口。
(h)外形尺寸
嵌入式安装: 积算器尺寸: 288×144×185mm
面板尺寸: 284×140 mm
壁挂式安装: 积算器尺寸: 312×380×150mm
壁挂尺寸: 240×450 mm

1.2 积算器功能
赛摩 FH-03(原6301F或6301P)型积算器是专为配合皮带秤设计的,可以满足所有测量和控制功能的需要。
所有功能的软件部分都固化到存储器芯片中,当用户安装了可选的扩展板或者操作者通过键盘选择,积算器将自动打开相应的功能。
赛摩 FH-03(原6301F或6301P)型积算器有功能强大和人性化设计的操作界面,便于操作人员通过键盘进行选择功能项、参数设定、操作和维护。
赛摩 FH-03(原6301F或6301P)型积算器功能重要分为以下几个方面:
·测量功能
·监测功能
·打印功能
·通信功能
皮带秤

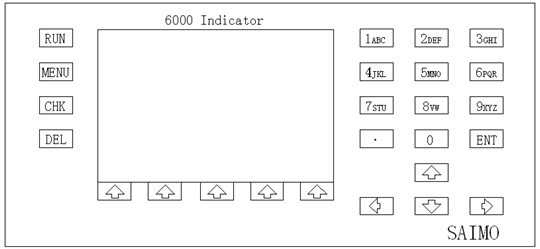

图1-1 FH-03(原6301F或6301P)型积算器前面板

1.3.1 测量功能
1、瞬时流量计算
称重传感器输出表示单位皮带长度的重量信息(公斤/米)与速度传感器输出表示皮带速度(米/秒)相乘,这个结果就是瞬时流量(公斤/米*米/秒=公斤/秒)。瞬时流量可以通过乘以一个适当的常数,从而转换成一个工程单位值(公斤/小时或吨/小时等)。通过适当的衰减滤波器分别提供给流量显示和电流输出。
2、流量累计
累计量是单位长度的重量与运行长度的积算,然后再将其转化成工程单位。
3、自动调零和自动调间隔
准确计算皮带长度,积算器通过计算速度传感器发出的脉冲数(一个脉冲代表一段特定的皮带长度),在累计到要求的脉冲数时,积算器结束校准测试,把理论值与实际累计值相比较(用0和调零结果进行比较),并且计算校准常数。
校准常数是物料校准值乘一个系数的计算结果。
——电子校准(R-Cai)
允许操作人员在秤架上没有链码或挂码的情况下进行校准,电子校准检查了包括称重传感器在内的所有线路,它由一个精密电阻使称重传感器电阻桥不平衡来实现的。校准常数是在初始设置中输入的称重传感器和秤数据基础上计算出来的。
——挂码校准
要求用标准砝码放在秤架上
——链码校准
把用以校准的链码放在皮带上,这种方法最接近实际工作状态。
——物料校准
通过在秤上输送已知重量的物料来完成皮带秤的物料校准,物料必须在高精度静态秤上称量。
4、自动零点跟踪(AZT)
在皮带运行时,流量低于预定值,积算器按照以下步骤进行调零
——完成一个测试周期的自动调零
——只要流量继续低于AZT预定值,就不断重复以上零点校准。
“零点跟踪”功能有最大限值“零点限制”,它是在“设定”菜单项中用百分数(%)来设定。
5、电流输出信号
可选电流输入/输出扩展板以获得电流输出信号,信号代表以下参数:
——流量
——皮带载荷
——皮带速度
——控制信号
1.3.2 监测功能
   赛摩 FH-03(原6301F或6301P)型积算器具有以下监测功能:
——状态提示
——过程报警
——设定错误
——设备故障
积算器报警包括:内部检测产生的硬件故障或设定故障报警,同时也提供以下报警:
·皮带打滑(可选安装两个速度传感器)
·高低流量、高低速度和高低负载报警
·高控制偏差
显示屏上可以看到报警信息,通过键盘、数字输入信号或串行通讯线来确认并清除报警,为避免由于瞬时外界干扰产生误报警,报警可以设置延时。每个报警可以设定为报警、设备急停或忽略报警。
1.3.3 打印功能
通过可选的通讯板连接串口打印机。
1.3.4 通讯功能
·串行通讯
通讯协议使得远程智能设备能够读取并最终修改寄存器的内容。
在通讯过程中, FH-03(原6301F或6301P)型积算器始终作为一个从设备,也就是说它只响应在线主设备的指令,但从不主动向外发送信息。
