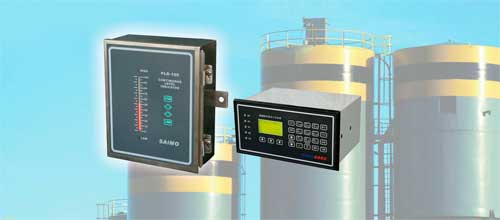

料位检测仪 - PLR100连续料位指示仪

  赛摩PLR100型连续料位指示仪特别适用于监测装载或灌装固体或液体的贮料斗和贮料罐中的存料量和灌装过程。
  PLR100型料位仪与多数料位探测系统不一样,它不受放料不平或物料沿料斗侧壁堆积的影响。因为料位的确定并不直接与科斗里的物料接触,PLR100料位仪能指示料斗或料罐中的真实物位量,重量误差在±2%之内。
  基于微处理的PLR100型料位仪设定、校准简单,料计指示采用易读的LED柱面图,也可选用DPLR100系列仪表(采用LCD显示)直接显示重量或百分比。精确的电子应变传感器和支承金属件组合成一个整体,因此提供了极好的精确性和温度稳定性,从而构成一个经济的可靠性极高的科位指示系统。

工作原理
  金属支承的料斗或液罐进行灌装时,物料的重量会引起支承框架的变形,这种变形或应变非常轻微看不出来。但应用PLR100型料位电子应变传感器可以精确地测出。不锈钢传感器实际上安装在支承框架上,变成了支承框架的一部分。一旦受到电源激励,支承架应力的微小变化会引起传感器输出信号较大的变化。每个传感器输出信号与框架应力成正比例。
  来自应变传感器的信号被送到最多能接收8个传感器输入的料位仪内,用微处理器编程,处理接收到的信息并完成必要的计算,显示料斗中的料位,微处理器同时发出可调整报警设定点信号,并提供一个可选电流环输出。

  PLR-100电子仪表是基于微处理器的料位连续指示仪,它监测位于料斗或存储罐支承腿上的应变传感器,并显示其中的物料料位。PLR-100具有用户可调节的高低料位报警设置点,除高、低料位可调报警之外,还有非可调溢流报警,厂家设置为102%。

传感器

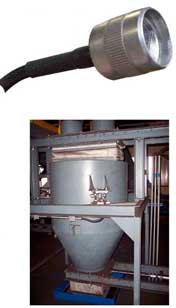

  • 应力传感器
      应力式传感器为圆柱体结构,传感器通过过盈连接安装在金属结构的支腿上,双向感知金属结构的应力变化,可以消除偏载、风力、温度变化的影响。
      激励电压:5VDC
      激励电缆长度:最长100米,Beldon9553电缆或类同的(6芯美国标准18号;)
      传感器的数量:可达8个,应变式传感器700欧姆。
      信号输入:满量程10.0mv
      最大有效输入11.0mv
      应力范围:105~1000Kg/cm²
  • 称重传感器
      PLR100连续料位指示仪也可以使用赛摩PLR-9340称重传感器。PLR-9340称重传感器量程范围可达50吨。适用于各种料斗、容器的料位测量或重量指示。

技术参数

  • 电源要求
    电压:110/120VAC或220/240VAC(开关SW3选择,见板上标识)
    频率:48-62Hz
    功耗:小于10W
    保险丝:0.5A
  • 输出:
    报警:高、低料位和溢流设置点,高、低料位由用户设定(0-100%),溢流报警由厂家设定为102%,SPDT干触点继电器5amp、250VAC;5amp、30VDC。
    电流输出:有选择性的,0-20mA或4-20mA,最大400欧姆;最小分辨率0.5%(8位)
  • 外壳和接线盒(无害区域):
    形式:现场、表面固定
    结构:不锈钢,符合IP64
    尺寸:(总体)   286mm高 * 290mm宽 * 120 mm深
    材料:不锈钢
  • 环境:
    温度范围:存放-40~70℃,运行-10~50℃
    湿度:相对湿度95%,非压紧传感器,全封闭,存放运行-40~70℃。
  • 显示:红色LED柱状图示,50个LED用于指示高/低料位,可见距离2~2.5米。
  • 精度:
    精度:电子系统的所有误差的综合小于全量程的2.0%。
  • 微处理器:8位,C8051F350
  • 时钟频率:22.1184MHz,FLASH存储器,A/D16位分辨率A/D线性率小于0.1%。
  • 重量
       含工具的PLR-100:  6.8kg
       带接线盒的传感器: 1.4kg
